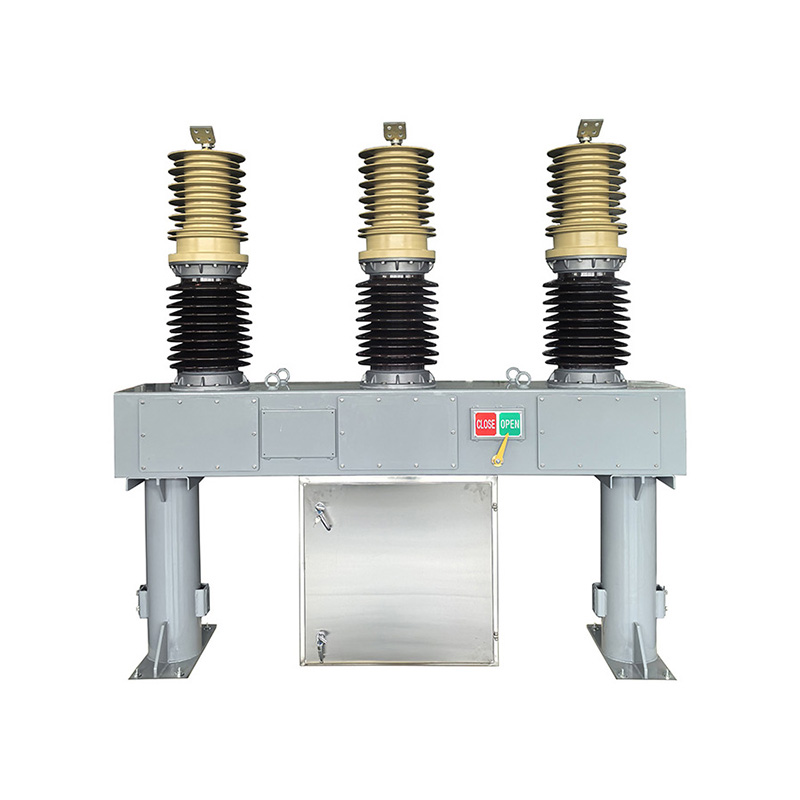

ZW37HG-40.5型户外高压真空断路器采用了独特设计的分体式极柱和高可靠性的操作机构。该装置主要应 用于中压架空线电网，作为分、合负荷电流、过载电流、短路电流之用。
◆ 极高的可靠性
◆ 在整个寿命期间完全免维护
◆ 具有高机械寿命和电寿命
◆ 整机体积小，重量轻，便于安装
1.1 使用条件
□ 周围空气温度：-30℃～+60℃；
□ 海拔高度：不超过 2000 米；
□ 风速不超过 34m/s；
□ 来自开关设备和控制设备外部的振动或地动是可以忽略的；
□ 污秽等级：Ⅳ级；
□ 储存温度-40℃～+85℃。
1.2 技术参数
断路器的主要技术参数
|
序号
|
项目
|
单位
|
数值
|
|
1
|
额定电压
|
kV
|
40.5
|
|
2
|
额定电流
|
A
|
1250/1600/2000
|
|
3
|
额定频率
|
Hz
|
50或60
|
|
4
|
工频耐压1min（湿）（干）相间、对地/断口
|
kV
|
8095/95
|
|
5
|
雷电冲击耐受电流（峰值）
相间、对地/断口
|
kV
|
185
|
|
6
|
额定短路开断电流
|
kA
|
25/31.5
|
|
7
|
额定短路关合电流（峰值）
|
kA
|
63/80
|
|
8
|
额定峰值耐受电流
|
kA
|
63/80
|
|
9
|
4S短时耐受电流
|
kA
|
25/31.5
|
|
10
|
额定操作循环
|
|
O－0.3s－CO－180s－CO
|
|
11
|
额定短路电流开断次数
|
次
|
30
|
|
12
|
机械寿命
|
次
|
10000
|
|
13
|
机构控制电压
|
V
|
AC/DC220
|
|
14
|
二次回路1min工频耐压
|
KV
|
2
|
断路器的主要机械参数
|
序号
|
参数名称
|
单位
|
数据
|
|
1
|
触头开距
|
mm
|
18±1
|
|
2
|
触头超行程
|
mm
|
3±1
|
|
3
|
分闸速度
|
m/s
|
1.4-2.0
|
|
4
|
合闸速度
|
m/s
|
1.0-1.6
|
|
5
|
触头合闸弹跳时间
|
ms
|
≤3
|
|
6
|
相间中心距离
|
mm
|
700±5
|
|
7
|
三相分合闸不同期性
|
ms
|
≤2
|
|
8
|
各相导电回路电阻
|
μΩ
|
＜80
|
|
9
|
合闸时间
|
ms
|
≤100
|
|
10
|
分闸时间
|
ms
|
≤50
|
|
11
|
重量
|
Kg
|
约1000
|
2 断路器结构
ZW37HG-40.5 型户外高压真空断路器主要由集成极柱、电流互感器、操动机构及箱体组成。该型号断路器 为模块化设计，外壳采用优良钢箱体。电流互感器可根据用户需要选择。
ZW37HG-40.5 型户外高压真空断路器与配套的智能控制组合。可就地实现开关分合闸操作，也可以通过通信接口由远方遥控操作。断路器的其他信息也可以传输到控制中心，通信通道可以选择电缆、光纤、GPRS/CDMA、GSM等。
